Độ bền của bu lông cắt xoắn

Độ bền của bu lông cắt xoắn
Bu lông cắt xoắn cường độ cao sử dụng lực căng trước và truyền lực bên ngoài bằng ma sát. Mối liên kết của bu lông cắt xoắn thông thường truyền lực cắt bằng khả năng chống cắt của bu lông và áp lực của thành lỗ. Lực căng trước được tạo ra khi siết chặt đai ốc là rất nhỏ và ảnh hưởng của nó là không đáng kể. Ngoài độ bền vật liệu cao, bu lông cắt xoắn cường độ cao còn tạo ra lực căng trước lớn, lực này tạo ra lực ép giữa các chi tiết liên kết, do đó có lực ma sát lớn vuông góc với phương. của vít và lực căng trước, hệ số chống trượt và loại thép ảnh hưởng trực tiếp đến tải trọng của lực cắt bu lông xoắn cường độ cao. Theo đặc tính của lực, nó được chia thành loại áp suất và loại ma sát. Các phương pháp tính toán của hai là khác nhau.

Các thông số kỹ thuật tối thiểu của bu lông cắt xoắn cường độ cao là M12, M16 ~ M30 thường được sử dụng, hiệu suất của bu lông cắt xoắn quá khổ không ổn định và nên được sử dụng cẩn thận trong thiết kế. Sự khác biệt giữa loại ma sát bu lông cắt xoắn cường độ cao và kết nối kiểu áp suất: kết nối bu lông cắt xoắn cường độ cao là kẹp tấm của tấm kết nối thông qua một lực căng trước siết chặt lớn trong thanh bu lông cắt xoắn, mà là đủ để tạo ra một lực ma sát lớn. Để cải thiện tính toàn vẹn và độ cứng của kết nối, khi chịu lực cắt, nó có thể được chia thành hai loại: kết nối kiểu ma sát bu lông cắt xoắn cường độ cao và kết nối kiểu áp lực cắt bu lông xoắn cường độ cao theo thiết kế khác nhau và yêu cầu về lực lượng. Sự khác biệt là trạng thái giới hạn là khác nhau. Mặc dù cùng là một loại bu lông cắt xoắn, nhưng nó rất khác nhau về phương pháp tính toán, yêu cầu và phạm vi ứng dụng.

Trong thiết kế khả năng chống cắt, kết nối ma sát của bu lông cắt xoắn cường độ cao là lực ma sát tối đa có thể được cung cấp bởi lực siết của bu lông cắt xoắn giữa lực cắt bên ngoài chạm tới bề mặt tiếp xúc của tấm, nhằm đảm bảo rằng kết nối trong và ngoài toàn bộ thời gian sử dụng Lực cắt không vượt quá ma sát tối đa. Tấm sẽ không bị biến dạng trượt tương đối (khe hở ban đầu luôn được duy trì giữa vít và thành lỗ) và tấm được kết nối chịu ứng suất tổng thể về độ đàn hồi. Trong thiết kế khả năng chống cắt, kết nối kiểu áp suất bu lông xoắn cường độ cao cho phép lực cắt bên ngoài vượt quá lực ma sát tối đa. Tại thời điểm này, biến dạng trượt tương đối xảy ra giữa các tấm được kết nối cho đến khi thanh bu lông cắt xoắn tiếp xúc với thành lỗ, sau đó kết nối. Sự cắt của trục bu lông cắt xoắn và áp suất thành lỗ và lực ma sát giữa các bề mặt tiếp xúc của tấm được kết hợp để truyền lực. Cuối cùng, sự cắt của trục hoặc sự thất bại về áp suất của thành lỗ được coi là trạng thái giới hạn của sự cắt kết nối. Nói tóm lại, bu lông cắt xoắn cường độ cao loại ma sát và bu lông cắt xoắn cường độ cao chịu áp lực thực chất là cùng một loại bu lông cắt xoắn, nhưng chỉ khi thiết kế xem xét độ trượt.

Bu lông cường độ cao loại ma sát không được trượt và bu lông không chịu lực cắt. Một khi trượt, thiết kế được coi là ở trạng thái hư hỏng, tương đối trưởng thành về mặt kỹ thuật; bu lông cường độ cao chịu áp lực có thể trượt, và bu lông cũng chịu lực cắt. Thiệt hại cuối cùng tương đương với sát thương Bolt thông thường (bu lông bị gãy hoặc tấm thép bị nghiền nát.

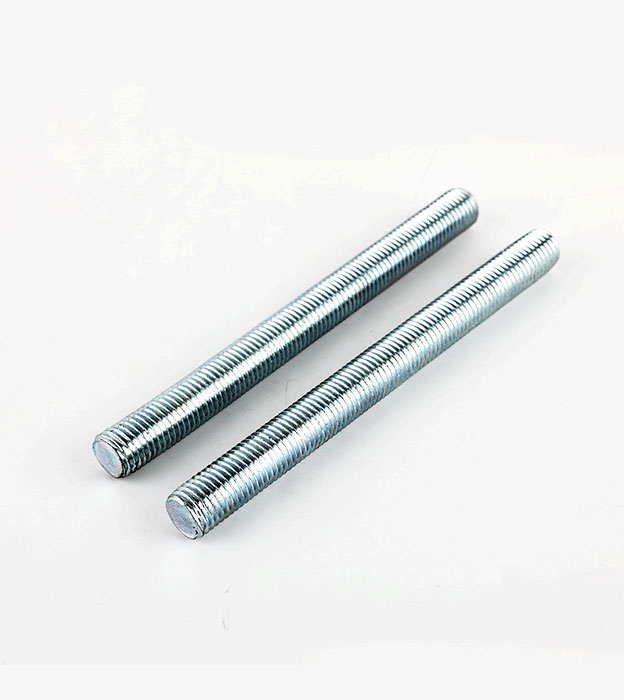

Haiyan Yingjie Fastener Co., Ltd là nhà sản xuất DIN 976 và nhà cung cấp bu lông neo của Trung Quốc, Là một nhà máy DIN 975 nổi tiếng, cung cấp bán buôn DIN976/975, bu lông neo để bán
