các yếu tố của ốc vít bu lông là gì

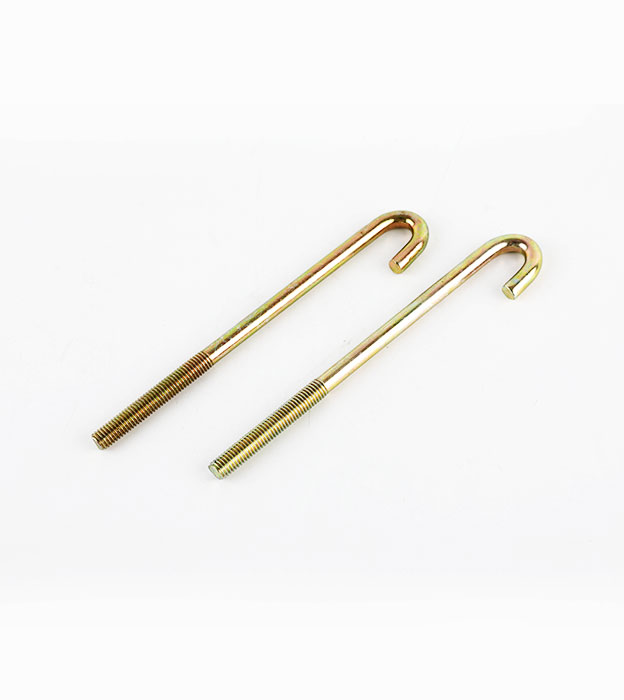

Chốt bu lông sử dụng một cặp bu lông bên trong và bên ngoài để kết nối và buộc chặt một số bộ phận. Tất cả chúng đều có một đặc điểm giống nhau, đó là hình dạng ren của bu lông, được sử dụng để xác định hình dạng hình học của bu lông, nhưng chỉ có lõi Khi các phần tử giống nhau, các bu lông bên trong và bên ngoài có thể được vặn vào nhau. Các yếu tố của ốc vít bu lông là gì? Chủ yếu có sáu yếu tố cốt lõi sau đây.

1. Chiều cao làm việc: khoảng cách giữa phần chồng lên nhau của ren bu lông ăn khớp hai pha theo phương vuông góc với trục bu lông. Đường kính danh nghĩa của bu lông là đường kính danh nghĩa của bu lông ống ngoại trừ đường kính trong của ống và đường kính ngoài là đường kính danh nghĩa. Các bu lông đã được tiêu chuẩn hóa và có sẵn trong các hệ thống số liệu (số liệu) và hệ thống đế quốc. Tiêu chuẩn quốc tế áp dụng hệ thống số liệu và Trung Quốc cũng áp dụng hệ thống số liệu.

2. Khoảng cách dẫn: khoảng cách trục giữa hai răng liền kề trên đường bước tương ứng với hai điểm được gọi là bước răng. Trên cùng một đường xoắn ốc, khoảng cách trục giữa hai răng liền kề trên đường kính trung bình được gọi là đường dẫn. Mối quan hệ giữa số dòng n, cao độ P và đạo trình S là: S=n·P.

3. Hướng quay: Nhìn dọc theo trục, bu lông quay theo chiều kim đồng hồ trở thành bu lông thuận tay phải và bu lông quay ngược chiều kim đồng hồ được gọi là bu lông thuận tay trái.

4. Đường kính lớn, đường kính nhỏ và đường kính trung bình: Đường kính lớn là đường kính của bề mặt hình trụ hoặc hình côn tưởng tượng trùng với đỉnh của bu lông ngoài và đáy của ren trong. Đường kính chính của ren ngoài được biểu thị bằng d và đường kính của ren trong Đường kính chính được biểu thị bằng D. Đường kính nhỏ là đường kính của bề mặt hình trụ hoặc hình côn tưởng tượng trùng với đáy của ren ngoài và đỉnh của ren trong. Đường kính nhỏ của ren ngoài được biểu thị bằng d1 và đường kính nhỏ của ren trong được biểu thị bằng D1. Ví dụ, một vít ô tô, giữa đường kính lớn và đường kính phụ, có một bề mặt hình trụ (hoặc hình nón), trong phần dọc trục của nó, chiều rộng của răng trên đường thẳng bằng với chiều rộng của rãnh, sau đó đường kính của mặt trụ tưởng tượng gọi là đường kính Pitch, ký hiệu là d2 (hoặc D2).

5. Hình răng: Trên tiết diện đi qua trục ren có hình dạng biên dạng của ren gọi là hình răng. Góc giữa hai cạnh kề nhau được gọi là góc biên dạng. Chủ đề thông thường được sử dụng phổ biến có mặt cắt hình tam giác với góc nghiêng là 60°.

6. Số đường: Số đường xoắn ốc tạo thành một sợi được gọi là số đường. Có ren đơn và ren đa ren, ren đa ren phân bố đều trong phần vuông góc với trục.
